預裝式變電站一次性設備10kV固定式開關柜的技術要求：

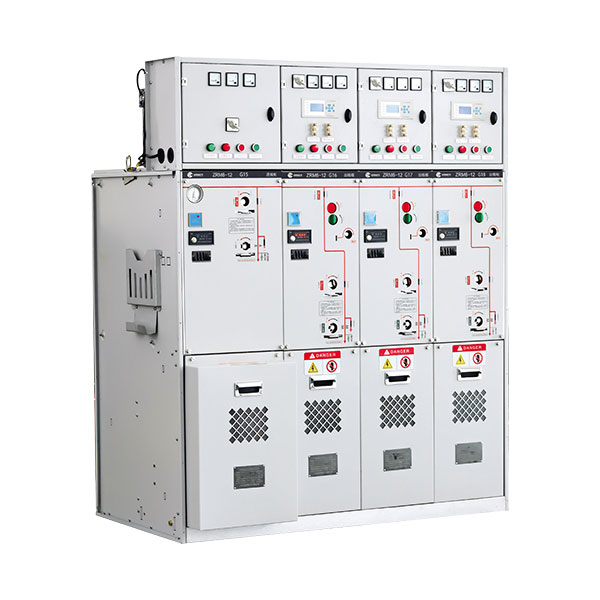

預裝式變電站內開關柜的結構：

1、高壓開關柜為金屬封閉箱式結構，高壓開關柜主回路的一切組件均安裝在金屬外殼內，地板和墻壁均不能作為殼體的一部分。柜體設計時，必須考慮運行中的散熱問題。其結構應保證工作人員的安全，且便于運行、維護、檢查、監視、檢修和試驗。開關柜內安裝的高壓電器組件均必須為加強絕緣型產品，滿足全工況運行和凝露污穢試驗要求，高壓開關柜的同類產品必須通過凝露污穢試驗。

2、高壓開關柜必須有防止因本柜組件故障殃及相鄰高壓開關柜的措施；

3、同型產品內額定值和結構相同的組件應能互換；

4、高壓開關柜的外殼必須采用優質冷軋鋼板經數控機床加工后組裝而成(除通風窗、排氣孔外)，并具有較高的機械強度，外形應美觀，不得用網狀紡織物、不耐火或類似的材料制造。柜體表面噴涂要采用先進工藝，具有面漆美觀、附著力強、硬度高、耐腐蝕、抗老化、保光保色性好等性能；

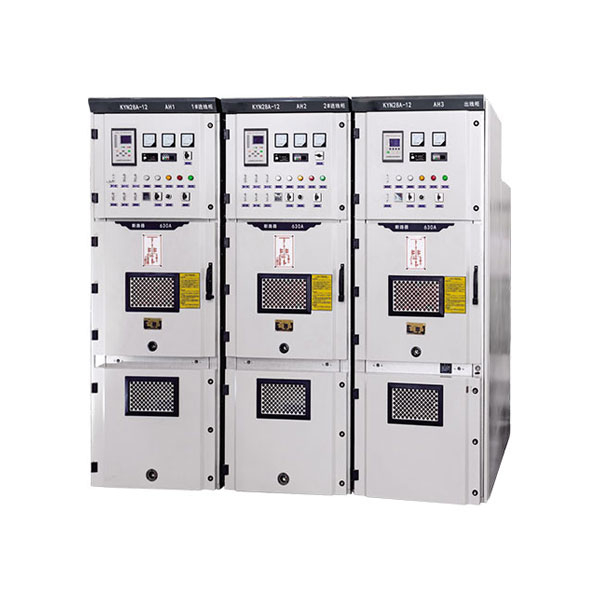

5、預裝式變電站內高壓開關柜具有功能分隔室，包括母線室、斷路器室、電纜(或架空出線)室、控制儀表室等，各室之間、各室對外的防護等級應滿足DL/T404-97的規定,且不能低于IP2X。各功能室及各個回路的單元功能室均采用接地的鋼板分隔，互不干擾，不能采用有機絕緣隔板：

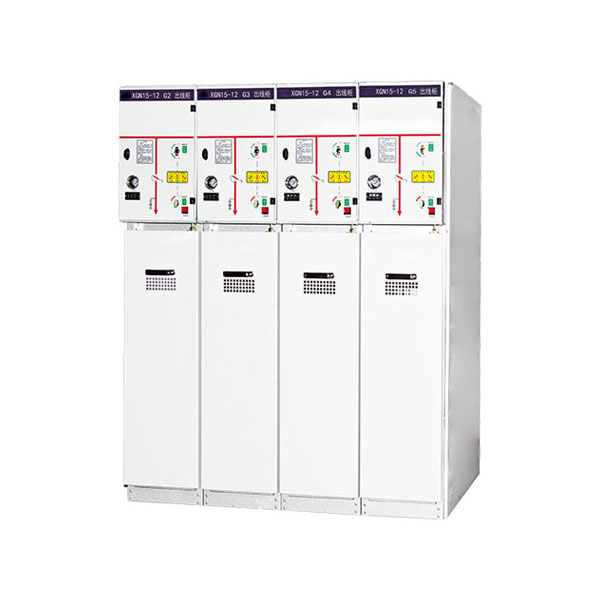

（1）箱形固定式開關柜的面板(正面)應設計成三節式，對應于真空斷路器的中間節設計為門型開啟式，實現真空斷路器在任意狀態下的手動儲能；

（2）開關柜的各室均有與殼體相同防護等級的壓力釋放裝置，其壓力出口的位置確保對人身沒有危害。壓力釋放裝置正常情況下關閉，在事故情況下打開，自動釋放內部壓力，同時將內部故障限制在本隔室內；

（3）電纜可以從柜下方進出線至各功能室，并采取有效的密封措施以防止小動物進入柜內。對于電纜室，每相應能連接2根出線電纜，電纜連接端子離柜底距離不小于700mm，電纜連接在柜的下部進行，預留直徑120mm電纜接線孔，并提供電纜進口的封板。電纜室內應有一根支持電纜頭的橫向角鋼，并在角鋼上部開卡孔。

6、預裝式變電站內真空斷路器分、合閘按鈕必須有安全防護措施，以免誤碰觸而引起誤分、誤合；

7、柜內若有有機絕緣材料，應選用耐電弧、耐高溫、阻燃、低毒、不吸潮且具有優良機械強度和電氣絕緣性能的材料( SMC或DMC)；

8、各柜安裝可開啟式零序電流互感器；

9、預裝式變電站內母線及分支引線必須全部做絕緣處理，可用熱縮絕緣套管進行絕緣，也可采用硫化絕緣母線。母線及引線連接處應加阻燃型的絕緣盒。熱縮絕緣厚度不小于2mm,接0處搭接長度不小于100mm；

10、開關柜的正面應有銘牌(廠名、型號規格、出廠日期等)、一次接線模擬圖、柜位、手車序號。表計、信號繼電器等元件應有標明用途的標志框。柜前后上沿應有線路名稱、調度號標志框；

11、柜前斷路器室、柜后電纜室等的門上均應留有觀察窗，能方便地觀察柜內相關設備的運行狀況。觀察窗要求有防爆措施；

12、柜內固定絕緣隔板的金屬螺絲要裝絕緣螺帽，既要保證絕緣又要保證強度。柜內電纜接線端子及隔離開關的動、靜觸頭應為圓角。母線端部也應倒圓角并包有絕緣；

13、預裝式變電站內開關柜的上、下部的通風孔應有隔塵網，并達到防護等級IP2X；

14、五防廠家提供相應的鎖具掛件及安裝要求，由投標廠家進行集成；

15、開關柜的金屬隔板應可靠接地，接地導體和接地開關應能耐受額定短時耐受電流和額定峰值耐受電流度不小于100mm；

16、在運行位置的隔離插頭應能耐受額定短時耐受電流和額定峰值耐受電流的沖擊，并保證接觸良好；

17、預裝式變電站每一高壓開關柜之間的專用接地導體均應相互連接，并通過專用端子連接牢固。18)母線為電解銅板，裝在單獨的母線室內，母線排列A、B、C相順序應為從上到下，或從左到右，或從里到外(從柜前觀察)，并標注相標: A相-黃色，B相-綠色，C相-紅色；

18、分支引線也為銅質，排列A、B、C相順序應為從左到右，并標注相標；

19、真空斷路器及其配套的彈簧操動機構，應具有完善可靠的控制回路，可通過開關柜上控制開關的切換，實現遠方/就地關合和跳閘的操作；

20、預裝式變電站為防止凝露的產生而帶來的危害，開關柜在電纜室和斷路器室內應分別設有功率、交流220伏、可長期投入且可自動/手動投切(采用空開控制投退)的加熱器，并提供過熱保護，同時加熱器應裝設防護罩(可能觸及而足以灼傷皮膚時)。加熱器在額定電壓下的功率應在制造廠規定值的士10%范圍內；

21、在開關柜正面及背面門上，分別裝有高壓帶電顯示裝置(具有驗電功能)，以滿足柜前、柜后安全維護的要求；
