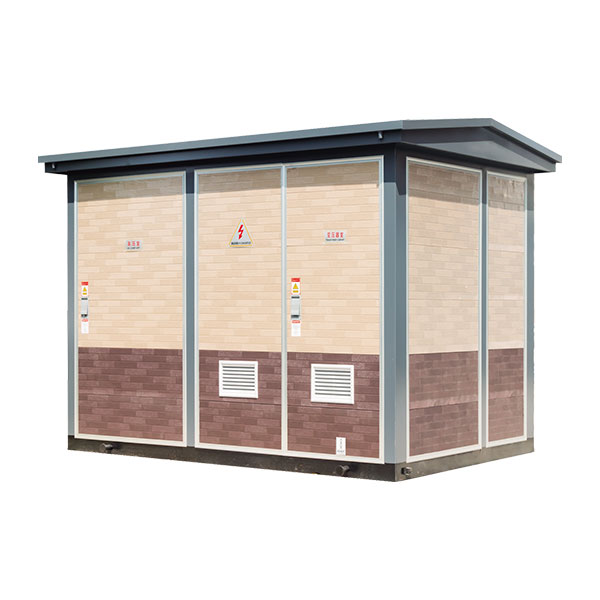

預裝式變電站內互感器相關技術要求：

1、預裝式變電站內互感器應固定牢靠，且應采取隔離措施，當柜中其他高壓電器組件運行異常時，互感器仍應能正常工作；

2、預裝式變電站內電流、電壓互感器二次回路不設置插拔連接頭，互感器應固定安裝在柜內?；ジ衅鞯陌惭b位置應便于運行中進行檢查、巡視，且在主回路不帶電時，便于人員進行試驗、檢修及更換等；

3、預裝式變電站內互感器的伏安特性、準確度級及額定負載均應能滿足繼電保護及儀表測量裝置的要求；

4、電流互感器應滿足設計圖紙參數要求。當二次側開路時，二次側能承受電壓3000V/1min,每個電流互感器二次繞組一點接地。應提供每種型式各參數電流互感器的磁化特性曲線和誤差曲線。每個電流互感器應獨立標號并提供接線圖；

5、預裝式變電站內電壓互感器選用三個繞組(一個計量繞組，一個測量監控繞組，一個剩余電壓繞組)的互感器，電壓比為(10/ V3)/(0. 1/↓3)/(0.1/ V3)/(0. 1/3)kV,準確度等級為0.2/0.5/3P,容量為50/50/150VA(除特別注明外)；

6、預裝式變電站內電壓互感器采用呈容性的電磁式電壓互感器，其高壓側熔斷器的開斷電流應與高壓開關柜銘牌參數相匹配。電壓互感器應為通過結構調整和降低鐵芯磁通密度等措施實現產品在2倍額定電壓及以下呈容性，不能采用在二次繞組上接入電容器的方式實現呈容性；

7、預裝式變電站內電流互感器的短時耐受電流及短路持續時間、峰值耐受電流均應滿足高壓開關柜銘牌的要求；

8、預裝式變電站內互感器采用固體絕緣澆注式，其局部放電水平:在測量電壓1.2Um/J3 (Um為設備最高工作電壓)下，局部放電量不大于20pC；在測量電壓1.2Um下，局部放電量不大于50pC。并提供局部放電起始電壓和熄滅電壓；

9、預裝式變電站內測量用電壓互感器在80%-120%額定電壓下，在25%-100%任意負載點，功率因數Cosq=0.8-1.0范圍內，誤差均應滿足《測量用電壓互感器檢定規程》(JJG314)“誤差限值”的要求。特別強調，在二次負載為0VA、 Cos中=1.0下，誤差應控制在《測量用電壓互感器檢定規程》(JJG 314)所規定的額定功率因數下誤差限值的60%范圍內；

10、預裝式變電站內測量用電流互感器在1%-120%額定電流下，在25%-100%任意負載點，功率因數Cosφ=0.8-1.0范圍內，誤差均應滿足《測量用電流互感器檢定規程》(JJG313)“誤差限值”的要求。特別強調，在100%額定負載、Cos中=1.0下，誤差應控制在《測量用電流互感器檢定規程》(JJG313)所規定的額定功率因數下誤差限值的60%范圍內。
