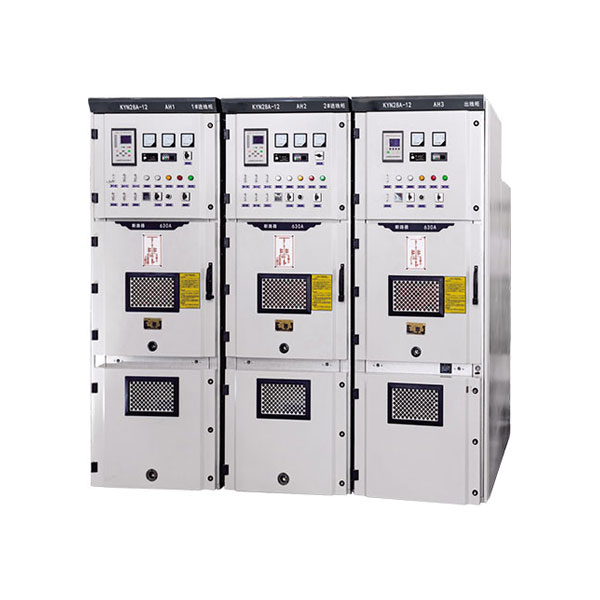

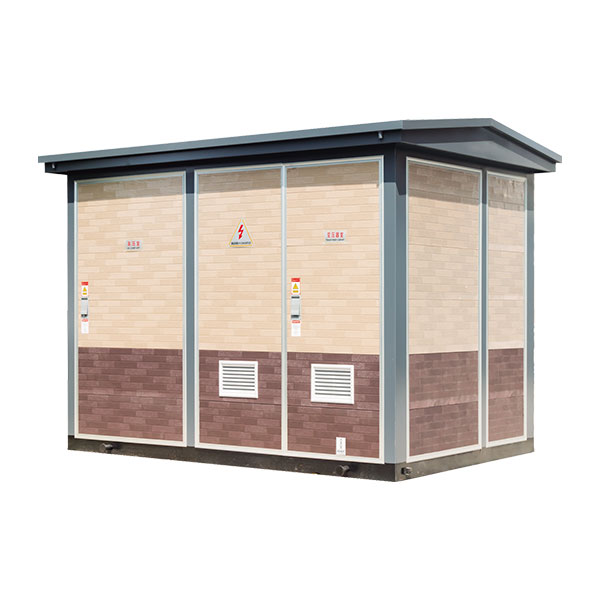

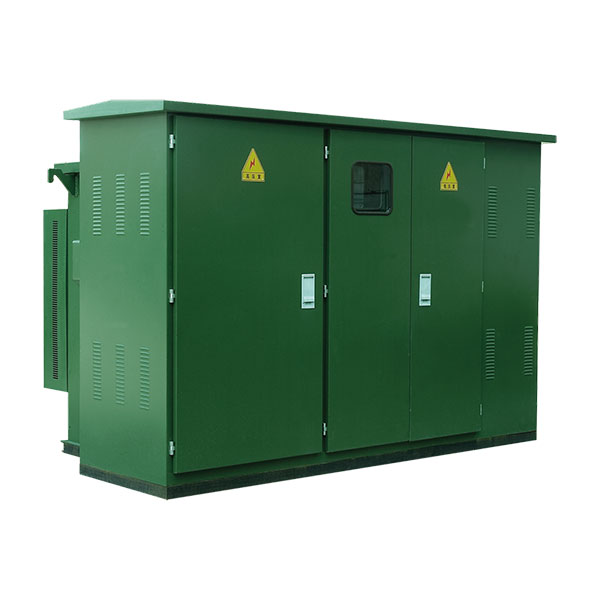

預裝式變電站內10kV金屬鎧裝移開式開關柜相關技術要求：

預裝式變電站內10kV金屬鎧裝移開式開關柜經鑒定認可、“全工況”型、12kV金屬鎧裝移開式開關柜，配進口、合資或國產優質真空斷路器，聯體彈簀操作機構，控制電壓DC220V。

預裝式變電站內10kV金屬鎧裝移開式開關柜結構要求：

1、預裝式變電站內柜體為金屬鎧裝結構，要求機械強度高，美觀大方。金屬板要求為冷扎鋼板或框架采用敷鋁鋅板多重折邊工藝，柜體表面噴涂工藝要求采用先進工藝，面漆美觀、附著力強、硬度高、耐腐蝕、抗老化，保光保色性好；

2、預裝式變電站內柜中主母線及引下線均用熱縮絕緣包封，熱縮絕緣厚度不小于2mm，接口處搭接長度不小于100mm。 支柱絕緣子水平間距不大于1200mm， 垂直間距不大于1000mm。( 熱縮絕緣包封材料的壽命至少在15年以上)；

3、柜中的主要電器元件應有獨立的隔室，如手車室、母線室、電纜終端室、繼電器室等，室與室之間應用接地的金屬鋼板分隔，互不干擾，以提高運行的安全性和可靠性；

4、預裝式變電站內開關柜電纜隔室:

a、電纜終端室如有必要每相應能連接2根出線電纜，電纜連接端子離柜底距離不小于700mm。必須配置可靠的固定方式和零部件；

b、電纜頭的安裝位置及連接方式必須考慮試驗、檢修時便于拆線和接線；

c、電力電纜隔室與電纜溝連接處應采取封閉措施，以防小動物及異物進入柜中；

5、預裝式變電站對開關柜隔板的要求:

a、主回路帶電部分對絕緣隔板的內表面之間，至少能長期承受150%額定電壓的作用；

b、如果有泄漏電流能經過絕緣件表面的連接途徑或經過僅被小的氣隙、油隙所隔斷的途徑，到達絕緣隔板的可觸及表面時，此泄漏電流不應大于0. 5mA；

c、在金屬封閉式高壓開關柜中，凡采用非金屬制成的隔板加強相間或相對地間絕緣時，高壓帶電裸導體與該絕緣板間應保持不小于

30mm的空氣間隙，絕緣板應為阻燃材料制成，并能長期承受150%額定電壓的作用；

d、裝用負荷開關一熔斷器組合電器的高壓開關柜，當采用可移動式的絕緣隔板時，除應滿足IEC 420 (1990) 外，還必須滿足以下要求:

（1）只有當負荷開關在斷開位置時才能合上接地開關，當接地開關合上后才能將絕緣隔板插入(或插入負荷開關動、靜觸頭之間)；

（2）只有接地開關合上、絕緣隔板已插入到位后，柜門才能打開或關閉；

（3）只有當柜門關閉到位時，絕緣隔板才能抽出、接地開關才能分開；

（4）當絕緣隔板已抽出、接地開關分開后，負荷開關才能實現合閘操作。

6、預裝式變電站內開關柜接地：

a、沿所有高壓開關柜的整個長度延伸方向應設有專用的接地導體：

此導體應為銅質，在接地故障時其電流密度規定不應超過200A/mm2，但最小截面不得小于30mm°。 該接地導體應設有與接地網相連的固定連接端子，并應有明顯的接地標志。

b、接地回路所能承受的峰值耐受電流和短時耐受電流應與主回路相適應；專用接地導體應承受可能出現的最大短時耐受電流;接地匯流排以及與之連接的導體截面，應能通過額定短路開斷電流的87%；

c、高壓開關柜的金屬骨架及其安裝于柜內的高壓電器元件的金屬支架應有符合技術條件的接地，且與專門的接地導體連接牢固。高壓開關柜之間的專用接地導體均應相互連接，并通過專用端子連接牢固；

7、預裝式變電站內開關柜為戶內“全工況型”。柜內所有一次電器元件及絕緣子、套管均應采用性能優良和運行可靠的全工況元件；

8、預裝式變電站內斷路器室、母線室及電纜終端室應設有獨立的泄壓通道，并有隔離措施。若隔室內發生短路故障而燃弧時，氣體可通過泄壓通道迅速釋放，并應能防止因本身缺陷、異?；蛘`操作導致的內電弧傷及工作人員。應能確保操作人員和開關柜的安全；

10、真空斷路器與其配套的彈簧操動機構，應具有完善可靠的控制回路，可通過柜上控制開關的切換，實現遠方/就地關合和跳閘的操作；

12、預裝式變電站柜內真空斷路器與彈簧操動機構為聯體式結構；

13、手車室導軌應可靠和便于斷路器推進和滑出，在靜觸頭的前端應裝有活門機構，保障操作人員及維修人員的安全；

14、同型產品內，額定值和結構相同的組件應能方便地互換；

15、柜門應采用先進的結構技術，要求結構強度大，防護等級應滿足防護要求；

16、在開關柜正面和背面，應設觀察窗，能方便地觀察柜內相關設備的運行狀況。如手車觸頭是否到位；

17、在預裝式變電站開關柜前面板上設有元器件功能標志及一次模擬接線示意圖；

18、在柜正面及背面門上，分別裝高壓帶電顯示裝置，要求具有與微機五防進行數據交換的接口。宜具備驗電和裝設接地線的條件;同時應設有安裝微機防誤閉鎖裝置、掛鎖位置及接地樁，以滿足柜前、柜后安全維護的要求；

19、開關柜設有完善可靠的接地系統，以保證運行及檢修時的安全；

20、預裝式變電站開關柜內設智能濕度控制器，當環境濕度高于設定濕度時，自動啟動加熱器，降低濕度，當濕度低于設定濕度時，停止加熱；

22、開關小車導電臂加裝絕緣護套，操作時必須滿足在關門狀況下由試驗位置移動到工作位置。應說明主觸頭型式及其特點；

24、開關柜中的斷路器、隔離開關、接地開關、互感器技術要求同本技術規范中“5.1 10kV固定式開關柜”章節中的相應要求；

25、PT柜，嚴禁采用避雷器直接連接母線的結構形式；

26、預裝式變電站內10kV開關柜的每個回路均安裝避雷器，采用復合絕緣金屬氧化物避雷器，額定電壓17kV，標稱放電電流5kA；
