35kV預裝式變電站設計原則及產品特點：

一、35kV預裝式變電站設計原則：

本次標準采用變電站綜合自動化系統，按無人值班有人值守設計。變電站各部分均采用模塊拼接方式，模塊包括35kV變電站內所有設備、建筑設計，涵蓋了電氣一次、電氣二次、接地、所用電系統、土建、水工、消防、火災報警、圖像監控、電纜防火、封堵等內容；各模塊均按照終期規模配置。

二、35kV預裝式變電站設計劃分：

本標準將35kV變電站分為戶外式變電站及預裝式變電站兩種，并分別設計相應模塊：

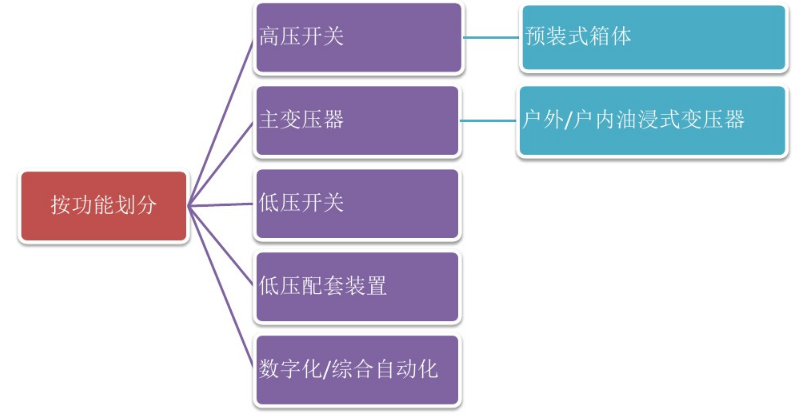

1、模塊劃分：

本標準將35kV變電站拆分為35kV配電裝置基本模塊(包含戶外模塊和預裝式模塊)、35kV配電裝置子模塊、35kV主變壓器模塊、10kV無功補償模塊、10kV開關柜基本模塊(包含戶外模塊和預裝式模塊)、10kV開關柜子模塊、公共模塊等7個模塊分類；

2、35kV部分戶外布置以進線構架耐張線夾(戶內布置以35kV開關柜)為分界點，10kV部分以出線開關柜為分界點；

3、本次標準設計基本模塊按終期規?？紤]，可在基本模塊的基礎上通過增減子模塊的方式對建設規模進行調整；

三、35kV預裝式變電站產品特點及優勢：

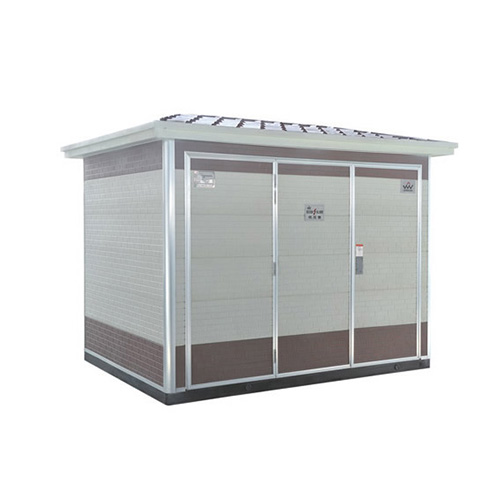

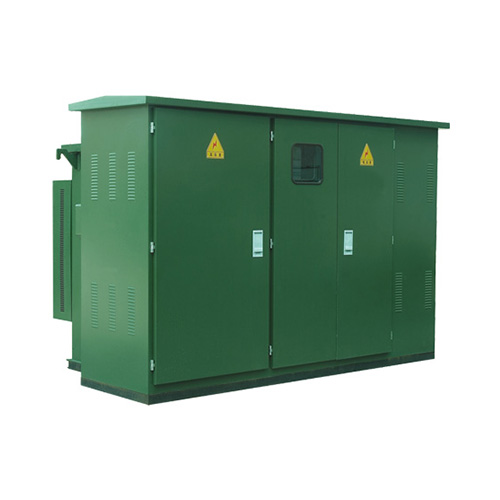

預裝式變電站的特點是采用預裝式箱變方案：

1、預裝式箱變方案作為一種成套解決方案，其內部集成了一次開關設備、繼電保護設備、交直流電源設備、自動化監控系統、通信設備等，并集成了照明系統、環境控制系統(空調、除濕器、加熱器、煙霧監測報警器、圖像監視攝像設備等)等輔助系統，箱體材料具有耐火、保溫、隔熱、防潮、防雨、防腐等特性。為適應運輸要求，預裝式箱變可以在工廠內模塊化整體分割，現場模塊化拼裝；

2、其箱體采用增強型玻璃纖維水泥箱體或其它材料，在工廠中預制完成；

3、采用預裝式變電站具有以下優點:

（1）全絕緣、全屏蔽；

（2）變電站不再構架高聳，高壓線交錯，站內沒有裸露帶電部位，與周?chē)h(huán)境相協調，對環境影響少?？纱蟠筇岣哌\行的可靠性；

（3）工廠集成化、模塊化生產，縮短施工周期；

（4）變電站中壓設備及二次設備都在預裝式箱體內，在工廠內完成設計、制造、安裝和內部電氣接線，出廠前整組調試合格。預裝式箱體內的照明組件、環境控制組件(包括空調、除濕器、加熱器、煙霧監測報警器、圖像監視攝像設備等)也均在工廠安裝完畢，現場工作只需完成變電站箱體水泥基礎建設，箱體直接吊裝就位，拼裝即可，大大減少了現場施工的工作量；

（5）變電站模塊化布置，各功能模塊可以根據不同地形、地質條件靈活布置。各功能模塊采用插拔式電纜連接，模塊與模塊之間、模塊與常規設備之間連接靈活，現場施工、調試簡單。容易選擇建設地點，降低變電站的土建費用，提高設備檔次、水平；

（6）變電站箱體的外形美觀，改變變電設備在城市環境中的影響，起到美化城市的作用。
