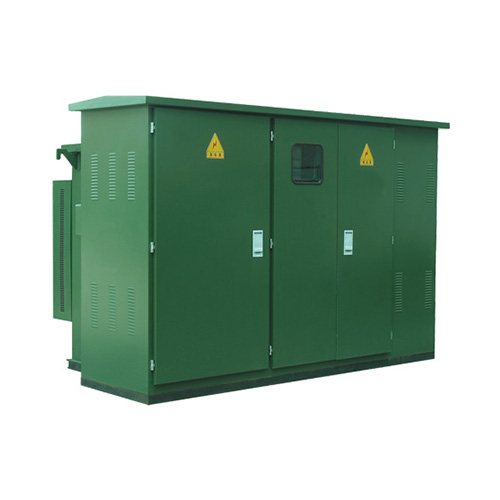

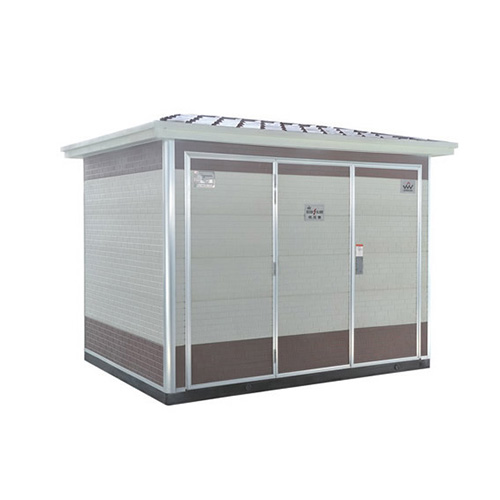

預裝式變電站各個模塊內容的介紹：

一、35kV變電站預裝式模塊分為2個主模塊其對應的2個子模塊：

1、CSG-35B-JZ-G01采用單母線接線形式出線4回，選用金屬封閉鎧裝移開式開關柜，箱體內開關柜單列布置；

2、CSG-35B-JZ-G02采用內橋接線形式出線2回選用金屬封閉鎧裝移開式開關柜，箱體內開關柜單列布置；

3、35kV變電站預裝式模塊均為戶內開關柜布置，采用電纜出線。

二、預裝式10kV變電站模塊分為6個主模塊及其對應的6個子模塊:

1、CSG-35B-JZ-D01共19面柜(每臺主變5回出線)采用單母分段方案，預裝式一體化固定柜，配永磁機構真空斷路器；

2、CSG-35B-JZ-D02共25面柜( 每臺主變8回出線)采用單母分段方案，預裝式一體化固定柜，配永磁機構真空斷路器；

3、CSG-35B-JZ-D03共19面柜(每臺主變5回出線)采用單母分段方案，預裝式手車柜，配彈操或永磁機構真空斷路器；

4、CSG-35B-JZ-D04共25面柜(每臺主變8回出線)采用單母分段方案，預裝式手車柜，配彈操或永磁機構真空斷路器；

5、CSG-35B-JZ-D05共19面柜 (每臺主變5回出線)采用單母分段方案，預裝式一體化固定柜，配彈操真空斷路器；

6、CSG-35B-JZ-D06共25面柜(每臺主變8回出線)采用單母分段方案，預裝式一體化固定柜，配彈操真空斷路器；

7、預裝式10kV變電站模塊均為戶內開關柜布置，開關柜雙列布置，出線均采用電纜出線；

8、本次預裝式模塊因模塊箱體需要按終期規模一-次建成所以需在設計時考慮箱體大小，以滿足后期擴建需要；

三、預裝式變電站主變模塊：

本次設計方案均為主變戶外布置，按照主變容量分為4個模塊( CSG-35B-WZ-ZB01、CSG-35B-WZ-ZB02、 CSG-35B-WZ-ZB03、 CSG-35B-WZ-ZB04)采用三相雙繞組，油浸式、低損耗、有載調壓變壓器。

1、主變避雷器的裝設組數及配置地點，取決于雷電侵入波在各個電氣設備上產生的過電壓水平。模塊CSG-35B-WZ-ZB01與CSG 35B-WZ-ZB02不需要配置中性點避雷器；模塊CSG-35B-WZ-ZB03與CSG-35B-WZ-ZB04需要配置中性點避雷器；

四、預裝式變電站無功補償模塊：

1、無功補償模塊均為框架式，按照戶外或戶內布置、容量及是否帶電抗器分為4個模塊(CSG-10B-WZ- BC01、CSG-10B-WZ-BC02、CSG-1 0B-WZ-BC03、CSG-1 0B-WZ-BC04)；

2、在本次的標準設計中并未設計主變及電容器的預裝式方案，在其它電壓等級的預裝式模塊與主變及電容器組相連接時選用電纜連接，以減少變電站內的構架；

3、在選用電纜連接時由載流能力控制,并需留有裕度。

五、預裝式變電站公共模塊：

1、CSG-35B-WZ-GG公共模塊為35kV變電站除35kV部分、10kV部分外的建筑部分及預裝式電氣二次設備室模塊、綜合自動化系統模塊、交直流一體化電源模塊、通信系統模塊材料表內容；

2、公共模塊分為17個模塊(CSG-35B-WZ-GG01-CSG-35B-WZ-GG013、CSG-35B-JZ-GG01-CSG 35B-JZ-GG04)因預裝式變電站二次設備需放在預裝式箱體內故單獨作為一個模塊進行設計；

本次南網35kV配電站標準設計中均采用綜合自動化方案，并未采用數字化變電站方案。主要有以下幾個原因:

1、采用電子式互感器是為 了解決互感器飽和等問題，對于低壓常規互感器來說，一般不存在飽和問題；

2、采用電子式互感器是為了解決互感器的二次信號長距離傳輸問題，但低壓常規互感器和保護裝置已就地安放在開關柜中，所以長距離傳輸問題已解決；

3、制約開關柜體積減小的主要因素是操作機構的占用體積，而非互感器的體積，因而電子式互感器體積小重量輕的優勢對于安裝于開關柜中的電子式互感器沒有體現出來；

4、低壓電子式互感器輸出的是小模擬電壓信號,沒有常規互感器輸出1A或5A的抗干擾能力強;且其信號不易直接分享，需通過合并單元轉化成數字信號后才可分享，這無疑增加了合并單元成本，而常規互感器輸出的信號則易于供各保護測控裝置分享。

5、綜上所述在35kV變電站選用數字化互感器意義不大，故并不推薦。

六、預裝式變電站電氣二次設備室模塊：

1、二次設備室采用箱體式配裝，共布置24面柜，二次主要設備采用集中布置的方式。35kV、10kV部分采用保護測控一體化裝置，就地裝設在相應的開關柜上。主變壓器保護測控、交直流一體化電源系統、通信等二次設備均布置于電氣二次設備室；

2、全站配置一套火災報警系統，所有預裝式箱體內均配置感煙感溫一體化探頭，火災報警系統主機放置于值班室內。信號需接入變電站自動化系統；

七、預裝式變電站綜合自動化系統模塊：

1、35kV變電站按無人值班設計，采用計算機監控系統的控制方式，完成對變電站內所有設備的實時監測和控制，數據統一采集處理，資源共享。電氣模擬量采集采用交流采樣；

2、全站配置一套統一的GPS對時系統；

3、全站配置一套圖像監控及警衛系統。系統主機放置于值班室內；

4、圖像監視主機可與站內的監控系統和火災自動報警系統相連，確保遠方操作的可靠性，實時監視站內的運行環境，實現變電站無人值班運行；

5、本模塊含主系統、監視變電站廠區、周界、出入口等情況的攝像機及圍墻頂安裝紅外對射；

6、所有預裝式箱體內攝像頭由預裝式箱體廠家成套提供，其余設備由圖像監控廠家提供。圖像監控廠家負責協調配合；

八、交直流一體化電源模塊：

站用直流、交流、通信、不停電電源采用交直流一體化電源系統，直流電壓DC220V，交流電壓AC380V/220V，通信電壓DC48V,不停電電源AC220V。交直流一體化電源系統布置于電氣二次設備室；

九、預裝式變電站用直流及通信電源部分：

1、直流部分用于站內一、二次設備及應急照明、通信等的供電，直流電壓DC220V，通信電壓DC48V，變電站直流負荷事故停電時間按2h考慮，通信負荷事故停電時間按6h考慮；

2、直流部分采用兩段單母線接線，兩段母線間設聯絡(luò )電器，每段母線各帶一套充電裝置和一組蓄電池，不設降壓裝置。充電裝置采用高頻開關電源，模塊電流選用10A，按6+1配置；蓄電池容量為2X 300Ah，浮充電壓2.23V，每組104只，采用閥控式密封鉛酸電池，電池組屏安裝，布置于電氣二次設備室內。

3、每段母線配置兩套DC/DC模塊，將220V直流變換成48V直流供通信設備用，通信電源采用兩段單母線接線；

4、直流部分裝設微機絕緣在線監測及接地故障定位裝置；

5、直流部分采用混合型供電方式。110kV及主變部分采用放射型供電，每一間隔的保護、操作、測控裝置分別配置直流空氣開關；35kV/10kV部分則按母線分段情況設置，每一段母線按雙回路電源供電；

十、站用交流電源部分：

站用交流部分用于站內動力及照明等的供電，交流電壓采用380V/220V，單母線接線。采用ATS開關并配置智能設備實現多運行方式自動投切；

十一、預裝式變電站不停電電源部分：

1、不停電電源用于計算機監控系統、 圖像監視及安全警衛系統、火災自動報警及控制系統等重要負荷提供不間斷電源，電壓采用AC220V,單母線接線。

采用交流和直流輸入，直流輸入采用本系統直流部分供電。交流不間斷電源系統選用2X 5kVA逆變電源，冗余配置，互為備用。

2、交直流一體化 電源系統設置總監控器，同時監視直流電源、不停電電源、通信電源、交流電源、蓄電池組及配電狀態等。當用于數字化變電站時，交直流--體化電源系統的總監控器按IEC61850標準與計算機監控系統通信。站內交、直流電源系統均具備完善的二次防雷措施；

十二、預裝式變電站系統通信：

設計不涉及系統通信具體內容，僅根據工程規模配合土建專業進行電氣二次設備室的布置。在實際工程設計階段應結合地區電力通信網規劃，應優先選用光纖通信方式，就近接入通信網絡(luò )。

采用光纖通信方式時，光設備配置原則按一套設置，光設備的公共部分(電源、時鐘、交叉矩陣) 1+1配置。

十三、預裝式變電站站內通信：

1、站內不設置獨立通信電源，通信設備利用站內一體化電源降壓供電；

2、不獨立設置通信機房，通信設備布置在電氣二次設備室。站內通信設備屏柜尺寸、顏色與二次控制屏柜相同。配置SDH、PCM、地區綜合數據網、綜合配線柜。
