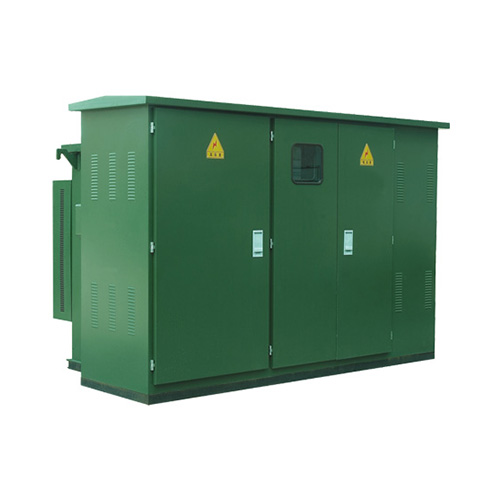

110kV預裝式變電站接線的選擇指導：

本文介紹了110kV預裝式變電站主接線、側接線、橋形接線、雙母線接線的選擇指導。

一、110kV預裝式變電站主接線的選擇：

對電氣主接線的基本要求：

變電所主接線選擇的主要原則有以下幾點:

1、供電可靠性:

如何保證可靠地(不斷地)向用戶供給符合質，量的電能是發電廠和預裝式變電站的首要任務，這是第一個基本要求。

2、靈活性:

其含義是電氣主接線能適應各種運行方式(包括正常、事故和檢修運行方式)并能方便地通過操作實現運行方式的變換而且在基本回路檢修時，不影響其他回路繼續運行，靈活性還應包括將來擴建的可能性；

3、操作方便、安全:

主接線還應簡明清晰、運行維護方便、使設備切換所需的操作步驟少，盡量避免用隔離開關操作電源；

4、經濟性:

即在滿足可靠性、靈活性、操作方便安全這三個基本要求的前提下，應力求投資節省、占地面積小、電能損失少、運行維護費用低、電器數量少、選用輕型電器是節約投資的重要措施。

根據以上的基本要求對主接線進行選擇。

二、110kV預裝式變電站側母接線的選擇：

方案一、單母線分段接線：

優點:

1、母線發生故障時，僅故障母線停止供電，非故障母線仍可繼續工作，縮小母線故障影響范圍；

2、對雙回線路供電的重要用戶，可將雙回路接于不同的母線段上，保證對重要用戶的供電；

缺點:當一段母線故障或檢修時，必須斷開在該段上的全部電源和引出線，這樣減少了系統的供電量，并使該回路供電的用戶停電；

方案二:橋形接線：

110kV預裝式變電站側以雙回路與系統相連，而預裝式變電站最常操作的是切換變壓器，而與系統聯接的線路不易發生故障或頻繁切換，因此可采用內橋式線，這也有利于以后預裝式變電站的擴建。

優點:高壓電器少，布置簡單，造價低，經適當布置可較容易地過渡成單母線分段或雙母線分接線；

缺點:可靠性不是太高，切換操作比較麻煩。

方案三:110kV預裝式變電站雙母線接線：

優點:

1、供電可靠，通過兩組母線隔離開關的倒換操作，可以輪流檢修一組母線而不至于供電中斷，一組母線故障后能迅速恢復供電，檢修任一組的母線隔離開關時只停該回路；

2、擴建方便，可向雙母線的左右任何一個方向擴建，均不影響兩組母線的電源和負荷的平均分配，不會(huì )引起原有回路的停電，以致連接不同的母線段，不會(huì )如單母線分段那樣導致交叉跨越；

3、便于試驗，當個別回路需要時單獨進行試驗時可將該架路分開，單獨接至一組母線上；

缺點:

1、增加一組母線和每回路需增加一組母線隔離開關，投資大；

2、當母線故障或檢修時，隔離開關作為倒換操作電器容易誤操作，為了避免隔離開關誤操作需在隔離開關和斷路之間裝設連鎖裝置；

對于110kV側來說，因為它要供給較多的一類、二類負荷、因此其要求有較高的可靠性。對比以上三種方案，從經濟性、可靠性等多方面因.素考慮，最佳設計方案為方案(一)。具有一定的可靠性和可擴展性，而且比雙母線投資小。

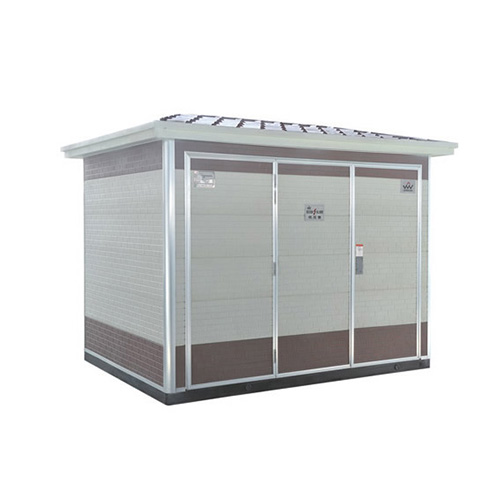

三、10kV預裝式變電站側接線選擇：

方案一、單母線接線：

優點:接線簡單清晰、設備少、投資少、運行操作方便、且有利于擴建；

缺點:可靠性、靈活性差、母線故障時，各出線必須全部停電。

方案二、單母線分段接線：

優點:

1、母線發生故障時，僅故障母線停止供電，非故障母線仍可繼續工作，縮小母線故障影響范圍；

2、對雙回線路供電的重要用戶，可將雙回路接于不同的母線段上，保證對重要用戶的供電。

缺點:當一段母線故障或檢修時，必須斷開在該段上的全部電源和引出線，這樣減少了系統的供電量，并使該回路供電的用戶停電。

方案三、分段斷路器兼作旁路斷路器的單母線分段：

優點:有較大的可靠性和靈活性，且檢修斷路器時合出線不中斷供電。

缺點:投資增大、經濟性能差。

對比以上三種方案:單母線接線可靠性低，當母線故障時，各出線須全部停電，不能滿足I、II類負荷供電性的要求，故不采納；將I、II類負荷的雙回電源線不同的分段母線上，當其中一段母線故障時，由另一段母線提供電源，從而可保證供電可靠性；雖然分段斷路器兼作旁路斷路器的單母線分段也能滿足要求，但其投資大、經濟性能差，故采用方案(二)單母線分段接線。
